Dzesētājs un dzesēšanas tornis bieži darbojas kopā kā daļa no lielākas dzesēšanas sistēmas, lai efektīvi noņemtu siltumu no procesa vai ēkas. Šo kombināciju parasti izmanto komerciālos un rūpnieciskos apstākļos, kur nepieciešama ievērojama dzesēšana. Lūk, kā parasti darbojas dzesētāja un dzesēšanas torņa sistēma:
1.Dzesētāja darbība: dzesētājs ir atbildīgs par šķidruma, parasti ūdens, atdzesēšanu, ko pēc tam izmanto, lai noņemtu siltumu no iekārtas vai telpas, kurai nepieciešama dzesēšana. Dzesētājs darbojas, izmantojot saldēšanas ciklu, līdzīgi kā ledusskapis, bet plašākā mērogā. Tas absorbē siltumu no ūdens un izdala to atsevišķā vidē (parasti gaisā vai ūdenī).
2.Dzesēšanas torņa darbība: Dzesēšanas torņa galvenā funkcija ir izkliedēt dzesētāja absorbēto siltumu. Dzesētāja uzsildītais ūdens tiek cirkulēts uz dzesēšanas torni, kur daļa no tā tiek iztvaicēta atmosfērā, efektīvi novadot siltumu no atlikušā ūdens. Šis process atdzesē ūdeni, kas pēc tam tiek nosūtīts atpakaļ uz dzesētāju, lai absorbētu vairāk siltuma.
3. Dzesētāja-dzesēšanas torņa integrācija: dzesētājs un dzesēšanas tornis ir savienoti caur slēgta cikla sistēmu, kas nodrošina siltuma apmaiņu. Lūk, kā integrācija parasti darbojas:
a. Dzesētājs cirkulē atdzesētu ūdeni caur procesu vai ēku, lai absorbētu siltumu.
b. Pēc tam sakarsētais ūdens tiek atgriezts dzesēšanas tornī, kur to izsmidzina vai izlej virs pildījuma materiāla, lai maksimāli palielinātu iztvaikošanas virsmu.
c. Ūdens iztvaikojot, tas izdala siltumu gaisā, atdzesējot atlikušo ūdeni.
d. Pēc tam atdzesētais ūdens tiek sūknēts atpakaļ uz dzesētāju, kur cikls turpinās.
Šī dzesētāja un dzesēšanas torņa kombinācija ir īpaši efektīva, jo dzesēšanas torņa iztvaikošanas process palīdz efektīvāk izkliedēt siltumu, nekā vienkārši izmantojot gaisu vai ūdeni kā siltuma apmaiņas līdzekli. Dzesēšanas tornis nodrošina augstāku kopējo efektivitāti un mazāku enerģijas patēriņu salīdzinājumā ar gaisa dzesēšanas sistēmām, padarot to par populāru izvēli lielākiem dzesēšanas lietojumiem.
Ir vērts atzīmēt, ka šai integrētajai sistēmai ir nepieciešama regulāra apkope, lai nodrošinātu pareizu darbību, ūdens attīrīšana, lai novērstu katlakmens veidošanos un koroziju, un rūpīga uzraudzība, lai optimizētu veiktspēju un energoefektivitāti.

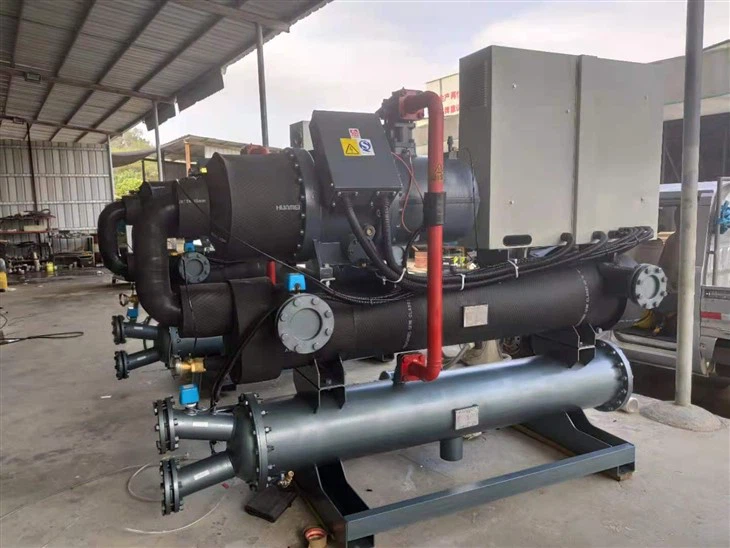

Tālāk atradīsim 220 kW ūdens dzesēšanas dzesētāja un dzesēšanas torņa specifikācijas:
|
Lieta |
Specifikācija / Piegādātājs |
||
|
Dzesēšanas jauda |
Modelis |
AYD-80WS |
|
|
kw/h |
221 |
||
|
Tonna/h |
62.5 |
||
|
Strāvas padeve |
kw |
54.3 |
|
|
Pašreizējais |
A |
92.7 |
|
|
Enerģijas padeve |
380 V-3N-50HZ |
||
|
Temperatūras izeja ( grāds ) |
7 |
||
|
aukstumaģenta kontrole |
Izplešanās vārsts |
||
|
Saldēšanas aplis |
viens |
||
|
aukstumaģents |
R407C |
||
|
Izmērs (mm) L*P*A |
3200*1000*1800 |
||
|
Kompresors |
stils |
Skrūve |
|
|
Daudzums |
1 |
||
|
Modelis |
RC2-260B |
||
|
Kompresora jauda (kw) |
54.3 |
||
|
Kondensators |
Stils |
Apvalks un caurules/1 komplekts |
|
|
Atdzesēta ūdens plūsma (m3/h） |
53 |
||
|
Caurules izmērs (") |
4 |
||
|
Iztvaicētājs |
Stils |
Apvalks un caurules/1 komplekts |
|
|
Aukstā ūdens plūsma (m3/h） |
40 |
||
|
Caurules izmērs (") |
4 |
||
|
Aizsarga ierīce |
1, fāzes aizsargs 2, plūsmas aizsargs 3, augsta / zema sprieguma aizsargs 4, spoles pārkaršanas aizsargs 5, pretaizsalšanas aizsargs |
||
|
Vienības svars (kg) |
1250 |
||
|
Galvenās daļasZīmols |
|||
|
Kompresors |
Hanbels |
||
|
Elektroniskā |
LS / Chnt |
||
|
Izplešanās vārsts |
Emersons |
||
|
Elektriskā vadība |
Siemens |
||
Piezīme: Dzesēšanas jauda ir balstīta uz ieplūdes/izplūdes temperatūru 12/7C, kondensācijas temperatūru 40C.
|
Lieta |
Saturs |
Vērtība |
Piezīmes |
|
Basic specifikācijas |
Dzesēšanas torņa tips |
Pretplūsmas apaļa tipa tornis |
|
|
Modelis |
AYD-80T |
|
|
|
Cirkulējošā ūdens plūsma |
62.64 m3/h |
|
|
|
Ieplūdes temperatūra／Izplūdes temperatūra |
37 grādi ／ 32 grādi |
|
|
|
DB／WB |
31,5 grādi ／ 28 grādi |
|
|
|
Dzesēšanas jauda |
313 200 kcal/h |
|
|
|
Trokšņa vērtība |
68dB(A) |
|
|
|
Enerģijas padeve |
380V／3P／50Hz |
|
|
|
Ūdens prasība |
PH＝6-8 |
|
|
|
Design specifikācijas |
Gaisa ūdens skala |
1,39 kg/kg |
|
|
Lidojošs ūdens zudums |
Mazāks vai vienāds ar 0.005% |
|
|
|
Iztvaikošanas zudums |
0.833% |
|
|
|
Neto svars skriešanas laikā |
260/1280KG |
|
|
|
Motora ventilators specifikācijas |
Ventilatora tips |
Aksiālā plūsma |
|
|
Gaisa tilpums |
37,584m3/h |
|
|
|
RPM |
710 apgr./min |
|
|
|
Fan Dia (Φ) |
1180 mm |
|
|
|
Ventilatora daudzums |
1 komplekts |
4gab/komplektā |
|
|
Braukšanas režīms |
Tieši |
|
|
|
Motora jauda |
2zs |
|
|
|
Sākuma ceļš |
Tieši |
|
|
|
Galvenā |
Ieplūdes caurules izmērs (DN) |
100 mm |
|
|
Izmērs |
Izplūdes caurules izmērs (DN) |
100 mm |
|
|
|
Pārplūde, kanalizācijas caurule (DN) |
25mm 25mm |
|
|
|
Pludiņa izmērs (DN) |
15 mm |
|
|
Materiāls |
Rotors |
Neilons |
|
|
Smidzinātāju sistēma |
P.V.C |
|
|
|
Iekāpšana |
FRP |
|
|
|
Baseins |
FRP |
|
|
|
Ventilators |
A.B.S |
|
|
|
Gaisa ieplūde |
P.V.C |
|
|
|
Filma |
P.V.C |
|
FAQ:
1. vai jums ir kāda līdzīga projekta bilde?
jā, lūk:
2.Kāda ir attēlā redzamās ūdens tvertnes priekšrocība?
Pareiza izmēra ūdens tvertne dzesēšanas sistēmā nodrošina termisko stabilitāti, samazina aprīkojuma cikliskuma ātrumu un nodrošina efektīvu darbību ārpus maksimālās slodzes, nodrošinot uzticamu dzesēšanas veiktspēju, vienlaikus optimizējot enerģijas patēriņu.
3.Kāpēc izvēlēties mūs?
a.15 gadus+ profesionāli pieredzējusi dzesētāja pētniecības un attīstības komanda,
b. Stingra kvalitātes pārbaude
c. Savlaicīga un droša piegāde
d. Ātrs pēcpārdošanas serviss
